O que é um pig e para que serve
Pig é o dispositivo que percorre o interior de um duto para limpá-lo, verificá-lo ou inspecioná-lo. Ele é inserido na linha por um lançador, avança impulsionado pelo próprio produto ou por um fluido de arraste e é retirado em um recebedor no outro extremo. A operação é chamada de pigging.
O pigging é o método mais eficiente para dutos longos: limpa a linha inteira em uma única passagem, sem abrir o duto e, em muitos casos, sem interromper o escoamento. Por isso é parte da rotina de manutenção de oleodutos, gasodutos e linhas de transferência em refinarias, terminais e unidades offshore.
Tipos de pig
| Tipo | Função |
|---|---|
| Pig de limpeza | Remove parafinas, borras, sedimentos e incrustações das paredes. Pode ter copos e discos de poliuretano, escovas metálicas ou corpo de espuma, conforme o depósito e o diâmetro. |
| Pig de calibração | Verifica se o duto tem o diâmetro interno livre para a passagem de ferramentas maiores, antes de uma corrida de inspeção. |
| Pig instrumentado | Inspeciona a integridade da linha, identificando perda de espessura, amassamentos e outros pontos que exigem manutenção. |
A escolha depende do produto transportado, do tipo de depósito, do diâmetro e das curvas da linha. Em dutos com tendência à deposição, corridas periódicas de pig de limpeza evitam que o depósito endureça e passe a exigir intervenção mais pesada.
Manutenção de pigs
A cada corrida, os elementos de vedação e limpeza se desgastam. Um pig com copos ou discos gastos perde o contato com a parede do duto: deixa passar produto, limpa menos e pode ficar preso na linha, o que transforma uma rotina em uma parada não programada.
A manutenção inclui a inspeção do corpo e dos elementos depois de cada uso, a troca de copos, discos e escovas, a verificação de componentes metálicos e a preparação do pig para a próxima corrida. Manter um registro por pig e por linha permite prever a troca de peças e planejar as corridas.
Logística e armazenamento
Os elementos de poliuretano envelhecem quando expostos a calor e radiação solar, o que reduz a vida útil do pig antes mesmo do uso. A TSL faz a coleta, o transporte e o acondicionamento dos pigs em ambiente refrigerado, preservando os componentes entre uma corrida e outra.
A remoção do pig no recebedor também faz parte do serviço: o material arrastado pela corrida é coletado e encaminhado para gerenciamento de resíduos, com a documentação de rastreabilidade.
Pigs integrados à limpeza de dutos
A TSL fornece, mantém e armazena pigs, além de executar a operação de pigging, o que permite acompanhar todo o ciclo com um único fornecedor. Quando o depósito é severo ou o duto não permite a passagem de pig, a limpeza é complementada com hidrojateamento de alta pressão, precedido de inertização quando a linha conteve hidrocarbonetos. Veja os métodos em limpeza de dutos.
Perguntas frequentes
O que é um pig de duto?
É um dispositivo inserido no duto por um lançador e impulsionado pelo próprio fluxo do produto ou por um fluido de arraste. Ao percorrer a linha, remove o material aderido às paredes, verifica a geometria ou inspeciona a integridade do duto, conforme o tipo.
Quais são os tipos de pig?
Os pigs de limpeza, que removem depósitos; os de calibração, que verificam se o duto permite a passagem de ferramentas maiores; e os instrumentados, que inspecionam a integridade da linha.
Por que os pigs precisam de manutenção?
Copos, discos e escovas se desgastam a cada corrida. Um pig com elementos gastos perde a vedação contra a parede do duto e deixa de limpar, além de poder ficar preso na linha.

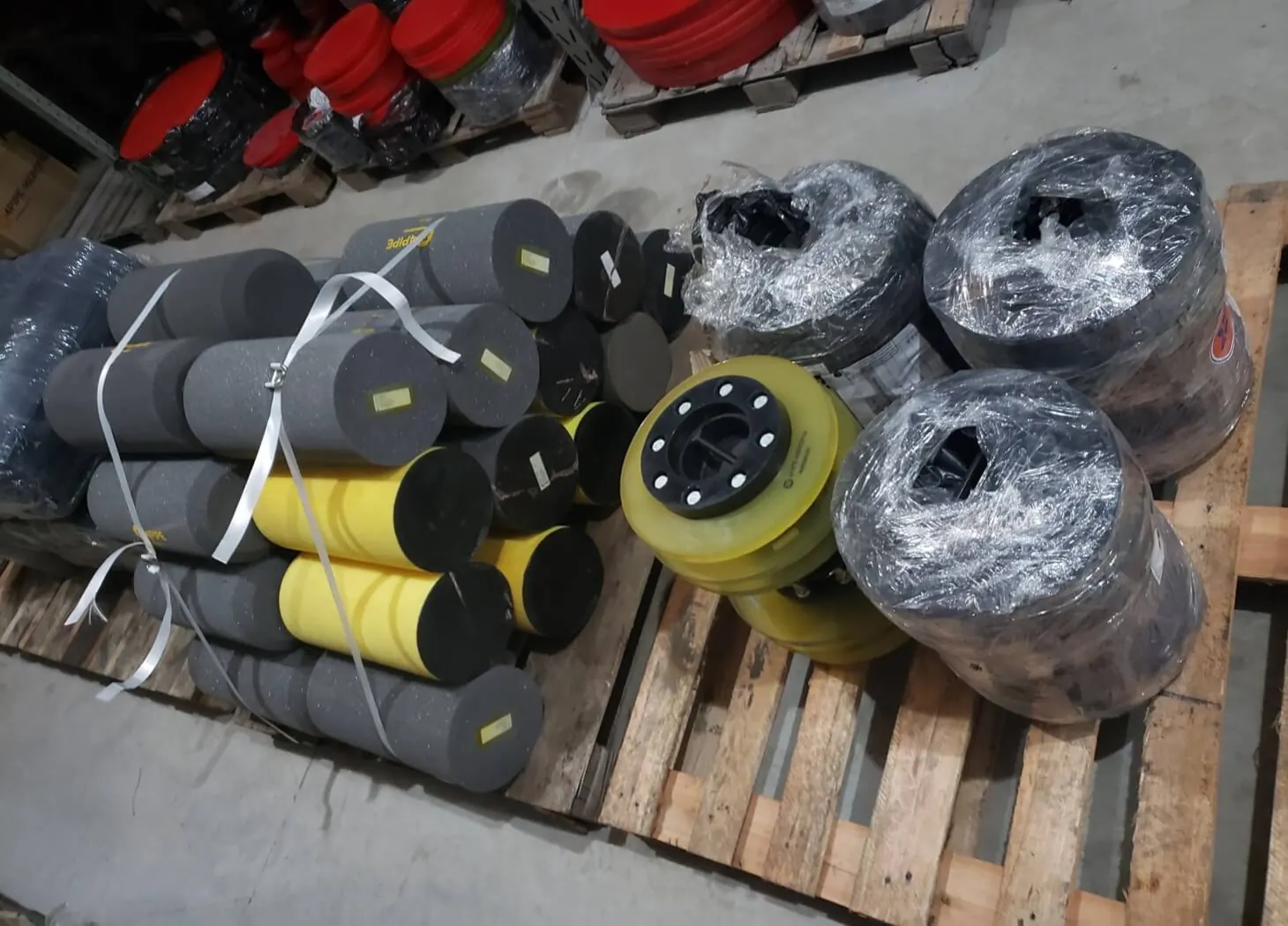

Como os pigs são armazenados?
Em ambiente controlado, que preserva os elementos de poliuretano. A TSL faz a coleta, o transporte e o acondicionamento dos pigs em ambiente refrigerado.
