Montagem eletromecânica industrial: escopo, normas e execução em paradas

Montagem eletromecânica é o conjunto de serviços que leva um equipamento ou sistema do projeto à operação: instalação mecânica, interligações de tubulação, alimentação elétrica, instrumentação e os testes que comprovam que tudo funciona como especificado. Em plantas em operação, boa parte desse trabalho acontece dentro de janelas curtas de parada, o que exige planejamento detalhado antes da mobilização.

Escopo típico de uma montagem eletromecânica

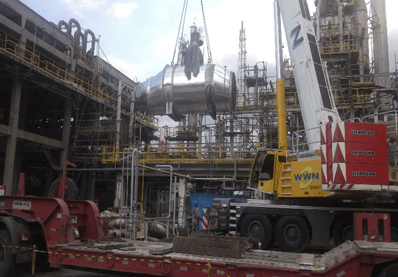

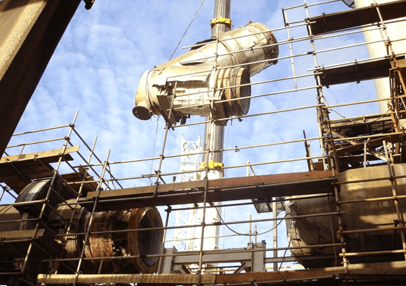

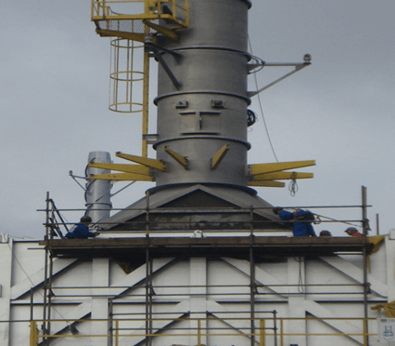

• Montagem de equipamentos: recebimento, içamento, posicionamento, nivelamento, alinhamento e fixação de bombas, vasos, trocadores, tanques e estruturas de suporte.
• Tubulação: pré-fabricação de spools, montagem em campo, soldagem com procedimento qualificado, suportação e inspeção das juntas.
• Elétrica e instrumentação: encaminhamento de eletrodutos e eletrocalhas, lançamento de cabos, ligação de motores e painéis, instalação de instrumentos e malhas de controle.
• Testes e comissionamento: testes de pressão e estanqueidade, verificação de torque, testes de isolamento elétrico, checagem de malhas e partida assistida, com registro de cada etapa.

Normas regulamentadoras aplicáveis

• NR-10: segurança em instalações e serviços em eletricidade. Define requisitos de desenergização, bloqueio, sinalização e qualificação dos profissionais que trabalham com eletricidade.
• NR-12: segurança no trabalho em máquinas e equipamentos. Orienta proteções, dispositivos de parada e procedimentos na instalação e intervenção em máquinas.
• NR-18: segurança e saúde no trabalho na indústria da construção. Abrange as atividades de construção e montagem, incluindo organização do canteiro, movimentação de cargas e andaimes.
• NR-35: trabalho em altura. Exige análise de risco, permissão de trabalho, sistemas de proteção contra quedas e trabalhadores capacitados para qualquer atividade acima de 2 metros do nível inferior.

Conforme o local e o escopo, outras normas entram no planejamento, como a NR-33 para intervenções em espaço confinado e a NR-13 quando o serviço envolve vasos de pressão e caldeiras.

Integração com paradas de manutenção

Quando a montagem acontece durante uma parada programada, o cronograma precisa ser amarrado ao das demais frentes: limpeza, inspeção, reparos e testes. Os pontos que mais influenciam o resultado são:

• Pré-fabricação antecipada: spools, suportes e estruturas preparados antes da parada reduzem o trabalho em campo dentro da janela.
• Sequência de liberação: o equipamento só é aberto depois de isolado, drenado e limpo, e só é fechado depois de inspecionado.
• Permissões de trabalho: trabalho a quente, altura, eletricidade e espaço confinado coordenados entre as equipes para evitar conflitos na mesma área.
• Testes antes do retorno: a planta só volta a operar com os testes concluídos e documentados.

Para o planejamento das demais frentes de uma parada, veja manutenção industrial.
